在煙室加裝空氣炮可以有效消除積塵，保證通風面積，降低能耗，但現有空氣炮的控制模式只有自動/手動控制，以及定時控制可選，空氣炮的噴吹間隔和噴吹脈沖寬度不可調，操作麻煩，可靠性不高，控制箱成本高。河南鑫濮機械設備有限公司運用Conmaker軟件對原有控制程序進行改進，減少中間環節，提高可靠性。

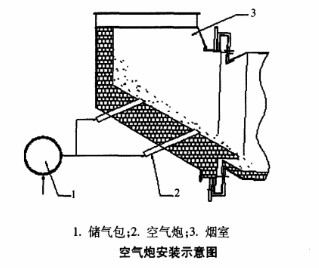

煙室空氣炮安裝示意圖如下，空氣炮分上下兩層布置，上層三臺，下層二臺。

空氣炮控制模式的改進措施如下：

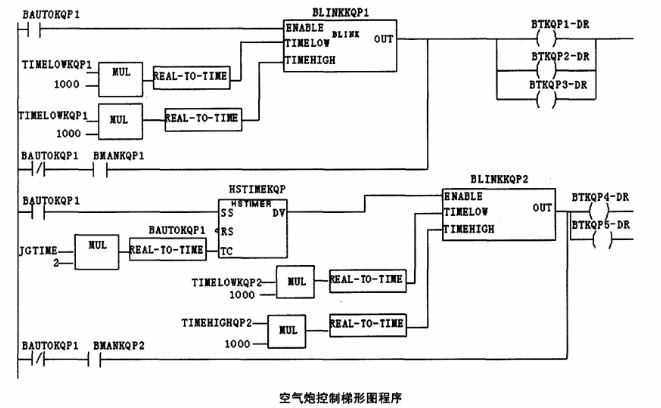

在上層（Faceview）設置控制按鈕，進行轉換和操作，利用現有的系統實現空氣炮的控制功能。下層控制程序采用梯形圖語言進行編制，程序如下：


TIMELOWKQP1:REAL:=5;(*空氣炮間隔時間-秒*）
TIMEHIGHKQP1:REAL:=1;(*空氣炮驅動時間-秒*）
TIMELOWKQP2:REAL:=5;(*空氣炮間隔時間-秒*）
TIMEHIGHKQP2:REAL:=1;(*空氣炮驅動時間-秒*）
JGTIME:REAL:=3;(*兩層空氣炮間隔時間-秒*）

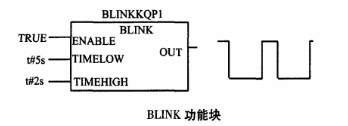

自動控制和手動控制轉換器由按鈕BAUTOKQP1來完成，自動時由時間控制定時噴吹，程序關鍵是BLINK功能塊的使用。功能塊BLINK是信號發生器，它能發出脈沖信號。當塊的輸入端ENABLE為TRUE時，BLINK功能塊開始工作，在TIMEHIGH時間周期內設置為TURE，然后在TIMELOW時間周期內設置為PLASE。

空氣炮噴吹間隔時間TIMELOWKQP1：REAL:=5，TIMELOWKQP2:REAL:=5;可在線隨時進行調整，兩層間隔時間可不同。JGTIME的功能是調整上下兩層之間的噴吹間隔時間，空氣炮脈沖寬度調整即每次噴吹持續時間也可通過調節TIMEHIGH-KQP1:REAL:=1;TIMEHIGHKQP2:REAL:1；來實現，空氣炮也可設置成手動控制，把按鈕BAUTOKQP1轉換為手動時，按動控制面板上的啟動按鈕即可操作兩層空氣炮兩臺空氣炮工作。


對煙室空氣炮控制模式改進后，經過一年多的使用，效果非常明顯。
1.操作上非常簡便、直觀，從主控室即可完成所有操作、轉換及參數的修改。
2.可靠性高、幾乎沒有故障，還節省了一個操作箱的費用，將近1.5萬元。
3.改造后，因增加空氣炮，可及時清理因煙室堆積的積灰而造成的煙室實際通風面積的減少，改善了預熱器交換效果，由此帶來最明顯效果是產量的增加和煤耗的減少。根據一年多的生產實踐實驗，改造后每天可增加石灰產量約25噸，每生產1噸活性石灰可降低煤耗0.7kg。
